Produktnummer:
DK-1622

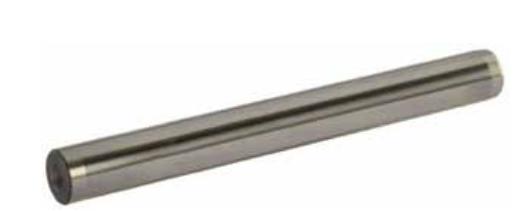

654X Søjler med gevind
- AGATHON AG
Filer
| Navn | Download | Fil type |
|---|---|---|
| Kapitel_3_de_ISO-DIN-AAG.pdf | 2559 KB |
Billeder
Specifikation
Tekniske data:
-Materiale: 1,3505 (100Cr6), 1,7131 (16MnCr5)
-Hårdhed: 62+2HRC ≤ ø12mm 1,7131, kassehærdet 0,5-0,8mm ≥ ø15mm 1,3505, induktionshærdet, dybde 1,5+1mm
-Diametertolerance d1= ISO h3 superfinish jord
-Fasning f8 som monteringscentreringshjælp
Monteringsråd:
Montering på plads boring ISO M5
Diverse:
- Burholder fastgjort, se standard 8003
