Produktnummer:
DK-1623

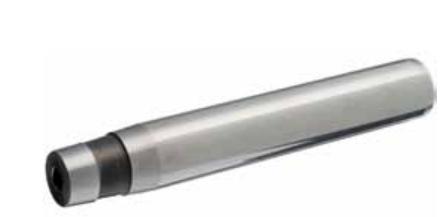

653X Søjler med konus (Quick Change)
- AGATHON AG
Filer
| Navn | Download | Fil type |
|---|---|---|
| Kapitel_3_de_ISO-DIN-AAG.pdf | 2559 KB |
Billeder
Specifikation
Tekniske data:
Materiale: 1,3505 (100Cr6)
Hårdhed: 62+2HRC induktionshærdet, dybde 1,5+1mm
Diametertolerance d1= ISO h3 superfinish slebet
Råd til montering:
Standard 6531
ø 25 og 40 i holdebøsning Standard 6901
ø 20, 30, 32, 50 og 63 i holdebøsning Standard 6902 Standard 6532
ø 25 og 40 i holdebøsning Standard 6902 ø 50 og 63 i holdebøsning Standard 6904 Holdebøsninger 690X, se side 3.36
inkl.:Skrue og skive
